Кабельные соединители Соединители ввода-вывода

  • Кабельные соединители Соединители ввода-вывода
  • Кабельные соединители Соединители ввода-вывода
  • Кабельные соединители Соединители ввода-вывода
  • Кабельные соединители Соединители ввода-вывода

Кабельные соединители Соединители ввода-вывода

    Цена за штуку: 0.9 USD
    Количество минимального заказа: 10000 Piece/Pieces
    транспорт: Ocean,Land,Express,Air,Others
    Способность поставки: 100000PCS
    Порт: SZ

Базовая информация

Модель: Cable Connectors I/O Connectors

Описание продукта

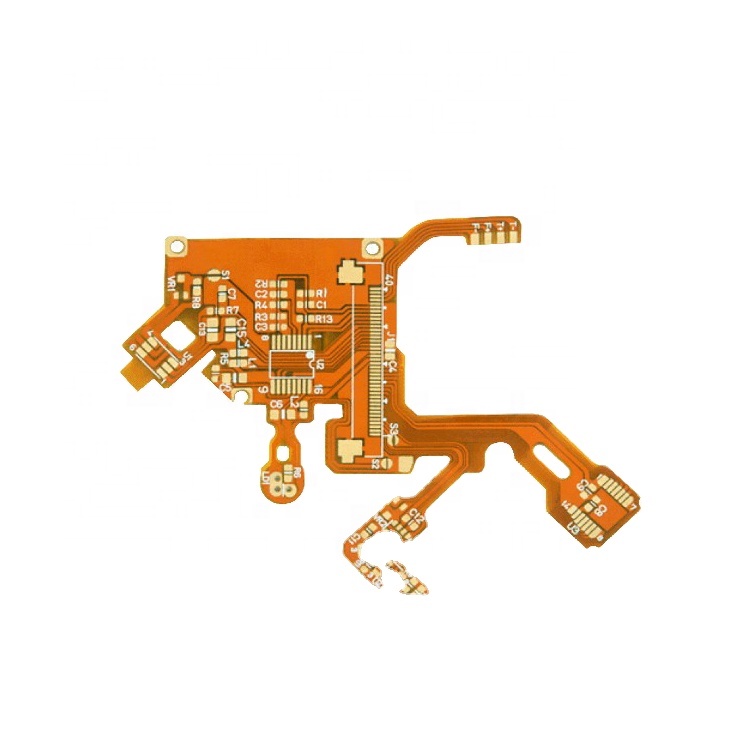

Что такое гибкая печатная плата?

Гибкая печатная схема (гибкая печатная схема, FPC), также известная как гибкая печатная плата, гибкая печатная плата, которая имеет легкий вес, тонкую толщину, свободно изгибается и складывается, а также превосходные характеристики жесткой печатной платы, объединенной в жестко-гибкую Доска Это очень популярно, но внутренний контроль качества FPC в основном полагается на ручной визуальный осмотр. Печатная плата Quick Turn имеет высокую стоимость и низкую эффективность. С быстрым развитием электронной промышленности конструкция печатных плат становится все более точной и плотной. Традиционные методы ручного контроля больше не могут соответствовать производственным потребностям. Автоматическое обнаружение дефектов FPC стало неизбежной тенденцией развития отрасли. Гибкая схема (FPC) - это технология, разработанная Соединенными Штатами для разработки ракетно-космической техники в 1970-х годах. Он изготовлен из полиэфирной пленки или полиимида в качестве основы с высокой надежностью и отличной гибкостью. Встраивая схему в гибкий тонкий и легкий пластиковый лист, большое количество прецизионных компонентов может быть уложено в узком и ограниченном пространстве, образуя гибкую печатную плату. Этот вид схемы можно изгибать по желанию, складывать, иметь легкий вес, малый размер, хорошее рассеивание тепла и удобную сборку печатной платы, преодолевая традиционную технологию соединения. В структуре гибкой схемы материалами являются изолирующая пленка, проводник и клей.

Multi Layer Flex Pcb Jpg
Состав материалаправить
1. Изоляционная пленка
Гибкая печатная плата
Гибкая печатная плата
Изолирующая пленка образует базовый слой схемы, а клей связывает медную фольгу с изолирующим слоем. В многослойной конструкции он затем прикрепляется к внутреннему слою. Они также используются в качестве защитного кожуха, чтобы изолировать схему от пыли и влаги и уменьшить напряжение при изгибе. Медная фольга образует проводящий слой.
В некоторых гибких схемах используются жесткие компоненты из алюминия или нержавеющей стали, которые могут обеспечить стабильность размеров, физическую поддержку размещения компонентов и проводов и снятие напряжений. Клей связывает вместе жесткий компонент и гибкий контур. Другой материал иногда используется в гибких схемах. Это клеевой слой, который образуется путем нанесения клея с обеих сторон изоляционной пленки. Лист с клеевым слоем обеспечивает защиту окружающей среды и функции электроизоляции, а также может устранить слой пленки и может склеивать несколько слоев с небольшим количеством слоев.
Существует много типов изоляционных пленочных материалов, но чаще всего используются полиимидные и полиэфирные материалы. Почти 80% всех производителей гибких схем в Соединенных Штатах используют материалы из полиимидной пленки и около 20% используют материалы из полиэфирной пленки. Полиимидные материалы негорючие, геометрически стабильны, обладают высокой прочностью на разрыв и способны выдерживать температуры сварки. Полиэстер, также известный как полиэтилентерефталат (сокращенно полиэтилентерефталат: ПЭТ)), его физические свойства аналогичны полиимиду, он имеет более низкую диэлектрическую проницаемость и мало впитывает влагу, но не устойчив к высоким температурам. Полиэфиры имеют температуру плавления 250 ° C и температуру стеклования (Tg) 80 ° C, что ограничивает их использование в приложениях, требующих частой сварки концов. В условиях низких температур они демонстрируют жесткость. Тем не менее, они подходят для использования в таких продуктах, как телефоны и другие продукты, которые не должны подвергаться воздействию суровых условий окружающей среды. Полиимидные изоляционные пленки обычно комбинируются с полиимидными или акриловыми клеями, а полиэфирные изоляционные материалы обычно комбинируются с полиэфирными клеями. Преимущества комбинирования с материалами с такими же характеристиками после сухой сварки или после нескольких циклов ламинирования могут иметь стабильность размеров. Другими важными характеристиками клеев являются низкая диэлектрическая проницаемость, высокое сопротивление изоляции, высокая температура стеклования и низкое влагопоглощение.
2. Дирижер
Медная фольга подходит для использования в гибких схемах. Он может быть электроосажден (сокращенно Electrodeposited: ED) или плакирован. Одна сторона электроосажденной медной фольги имеет глянцевую поверхность, а обработанная поверхность с другой стороны тусклая и матовая. Это гибкий материал, который можно изготавливать различной толщины и ширины. Матовая сторона медной фольги ED часто специально обрабатывается для улучшения ее склеивающих свойств. Кованая медная фольга отличается не только гибкостью, но и прочностью и гладкостью. Он подходит для приложений, требующих динамического отклонения.
3. Клей
Помимо приклеивания изолирующей пленки к проводящему материалу, клей также можно использовать в качестве покровного слоя, в качестве защитного покрытия и в качестве покровного покрытия. Основное различие между ними заключается в используемом методе нанесения. Покровный слой приклеивается к покрывающей изолирующей пленке, образуя цепь с ламинированной структурой. Технология трафаретной печати, используемая для покрытия и нанесения клея. Не все ламинатные конструкции содержат клеи, а ламинаты без клея образуют более тонкие цепи и большую гибкость. По сравнению с ламинированной структурой на основе клея, она имеет лучшую теплопроводность. Благодаря тонкой структуре бесклеевой гибкой схемы и устранению термического сопротивления клея, тем самым улучшая теплопроводность, ее можно использовать в рабочей среде, где нельзя использовать гибкую схему на основе клеевой многослойной структуры. . .
Пренатальное лечение
В процессе производства, чтобы предотвратить чрезмерное размыкание и короткие замыкания, которые могут привести к слишком низкому выходу продукции, или уменьшить проблему брака и пополнения платы FPC, вызванную грубыми технологическими проблемами, такими как сверление, прокатка и резка, а также для оценки того, как выбирать материалы Для достижения наилучшего результата при использовании гибких печатных плат предварительная обработка перед производством особенно важна.
Предродовое лечение, есть три аспекта, которые необходимо решить, и все три аспекта выполняются инженерами. Первый - это инженерная оценка платы FPC, которая в основном предназначена для оценки того, можно ли произвести плату FPC, производимую заказчиком, могут ли производственные мощности компании удовлетворить требования заказчика к производству плат и стоимость единицы продукции; Если инженерная оценка пройдена, следующим шагом будет подготовка материалов для каждого производственного звена. Наконец, инженер обрабатывает чертеж структуры САПР заказчика, данные линии Гербера и другую техническую документацию в соответствии с производственной средой и производственными спецификациями производственного оборудования. , а затем делегирует производственные чертежи и MI (карту технологического процесса) производственному отделу, отделу документооборота, закупкам и другим отделам, которые входят в обычный производственный процесс.
Multi Layer Pcb Thickness Jpg
Редактор производственного процесса
Двухпанельная система
Резка → Сверление → ПТГ → Гальваника → Предварительная обработка → Склеивание сухой пленки → Выравнивание → Экспозиция → Проявление → Графическое покрытие → Зачистка → Предварительная обработка → Склеивание сухой пленки → Выравнивание → Проявление → Травление → Зачистка → Обработка поверхности → Вставить покровную пленку → Нажатие → Отверждение → Погружение никелевого золота → Печать символов → Сдвиг → Электрические испытания → Пробивка → Окончательная проверка → Упаковка → Отгрузка
Однопанельная система
Резка → Сверление → Наклеивание сухой пленки → Выравнивание → Экспозиция → Проявление → Травление → Зачистка → Обработка поверхности → Покрывающая пленка → Прессование → Отверждение → Обработка поверхности → Иммерсионное никелевое золото → Печать символов → Резка → Электрические измерения → Вырубная резка → окончательный осмотр → упаковка → отгрузка
Функция редактирования голоса
1. Коротко: часы работы по сборке печатной платы короткие.
Все линии настроены, что исключает необходимость подключения резервных кабелей.
2. Маленький: меньше печатной платы
Может эффективно уменьшить объем продукта и повысить удобство переноски
3. Свет: легче, чем печатная плата (жесткая плата)
Может снизить вес конечного продукта
4. Тонкий: толщина меньше, чем у печатной платы.
Может улучшить гибкость. Усиление сборки трехмерного пространства в ограниченном пространстве
Редактирование базовой структуры голоса
Гибкая печатная плата
Гибкая печатная плата
Медная пленка
Медная фольга: в основном делится на электролитическую медь и медный прокат. Обычная толщина - 1 унция, 1/2 унции и 1/3 унции.
Пленка-субстрат: Существует две распространенных толщины: 1 мил и 1/2 мил.
Клей (клей): Толщина определяется в соответствии с требованиями заказчика.
Покровная пленка
Защитная пленка защитная пленка: для поверхностной изоляции. Обычная толщина составляет 1 мил и 1/2 мил.
Клей (клей): Толщина определяется в соответствии с требованиями заказчика.
Разделительная бумага: избегайте прилипания клея к посторонним предметам перед нажатием; легко работать.
Пленка ребра жесткости (пленка ребра жесткости PI)
Армирующая плита: усиливает механическую прочность FPC, что удобно при поверхностном монтаже. Обычная толщина составляет от 3 до 9 мил.
Клей (клей): Толщина определяется в соответствии с требованиями заказчика.
Разделительная бумага: избегайте прилипания клея к посторонним предметам перед нажатием.
EMI: Электромагнитная экранирующая пленка для защиты цепи внутри печатной платы от внешних помех (сильная электромагнитная зона или зона восприимчивости к помехам).
Плюсы и минусы:
Преимущества многослойных печатных плат: высокая плотность сборки, малые размеры, легкий вес, из-за высокой плотности сборки уменьшается соединение между компонентами (включая детали), что увеличивает надежность; он может увеличить слой разводки, а затем повысить гибкость конструкции; Также может быть сформирован импеданс цепи, и может быть сформирована определенная высокоскоростная цепь передачи. Можно установить контур и слой электромагнитного экранирования, а также можно установить слой металлического сердечника для выполнения функций и требований специальной теплоизоляции. Он прост в установке и отличается высокой надежностью.
Недостатки многослойных печатных плат (безоговорочно): дороговизна, длительный цикл; требуются высоконадежные методы контроля. Многослойная печатная схема - это продукт электронной техники, многофункциональный, высокоскоростной, малый объем и большая емкость. С развитием электронных технологий, особенно с широким применением крупномасштабных и сверхбольших интегральных схем, при быстром, высокоточном, большом числе изменений направлений многослойной печатной схемы с более высокой плотностью появляются тонкие линии.
Enig Multi Layer Pcb Jpg
Редактор перспектив развития:
В будущем FPC будет продолжать внедрять инновации в четырех аспектах, в основном в:
1. Толщина. Толщина FPC должна быть более гибкой и более тонкой;
2. Устойчивость к складыванию. Способность сгибаться - неотъемлемая характеристика FPC. В будущем FPC должен быть более устойчивым к изгибу, который должен превышать 10 000 раз. Конечно, для этого требуется более качественный субстрат;
3. Цена. На данном этапе цена FPC намного выше, чем PCB. Если цена на FPC упадет, рынок обязательно расширится.
4. Технологический уровень. Чтобы соответствовать различным требованиям, процесс FPC должен быть обновлен, а минимальная апертура и минимальная ширина линии / межстрочный интервал должны соответствовать более высоким требованиям.
